Amplificador Movil de Tensiones Electricas DC/AC , por Ricardo E D'angelo
Una aproximación real a la Entropía negativa o Negentropía . Aunque hubiese sido mucho mas fructifero y redituable , haber escondido la Pila en alguno de los soportes del
prototipo para levantar miles de expentantes visitas etc . Pero aqui con una pila de 1,5 volt se puede generar luz (L.e.d de alto lumen ), por
promedios que oscilan desde un minimo de 8 / 9 horas , hasta 24 horas continuas ,y en pruebas autoinductivas de 30 a 35 horas . Este prototipo de experimentación fue sometido a un examen digital de la feria de Ciencia y Tecnología en Argentina. aqui queda un frame original digitalizado de dicho registro . En la parte inferior hallaran, otro prototipos basados en principios de bobinasTesla/Joule que con una sola pila, duran 80 horas encendidas.
http://youtu.be/e5xnx4ztsTg
http://youtu.be/rfYuaGvjlyk
Aproximación real a la Entropia negativa . ( Una linterna " autosustentable " )
Amplificador movil de tensiones electricas : mini rotor generador de Luz .
Mediante un rotor de bobinas planas de muy baja Impedancia (alimentado "Si"pero con una pila "gastada") , se dio Energia a un eje central , al cual se lo afecto con Cinética procedente de un disco muy fino
de unos 20 cmt de diámetro ( y de muy bajo peso ) , así su eje central culmina potenciando mas la energia rotatoria , homogeneizando la Fricción de un pequeño motor paso / paso (Samsung de disketeras de computadoras Pc ) . El rotor primario electro magnético cinético , consume de una pila de
Ni-MH unos 1300 milivolt y en esos margenes comienza a hacerse notable, los extraños períodos estancos ( Se utilizan pilas consumidas , para poder delimitar y medir facilmente los regimenes de caida Entropica en terminos de voltaje / tensión , el cual dio como resultado , un rendimiento completamente asombroso , al punto de dejar el equipo/rotor en estado de rotación y generando luz ,durante dias , en "algunas" de las pruebas de consumo se logro verificar un consumo similar al que tendría un reloj de 1,5
volt de pared , ¿recuerda cuantos meses puede andar ? Eso es lo que permite hablar de "una aproximación real" a la entropía negativa . Prototipo Investigación Ricardo E D'angelo
Para ver la evolucion del proceso y otros prototipos puede entrar aqui
http://glaucoaster.blogspot.com.ar/p/energia-alternativa-cinetica-magnetica.html
Real approximation to the Negative Entropy. (A light "self sustaining")
Prototype: Light mini generator rotor.Using a flat rotor coils of very low impedance (engine plane / Torico of photocopying) (fed 'Yes' but with a discharged battery"), Energy was a central axis,
to which the kinetics affection from a very thin disk about 20 cmt in diameter (and very low weight)
thus enhancing its central axis culminates more rotational energy, homogenizing
Friction of a small stepper motor (computer disk drives Samsung Pc). The primary rotor magnetic electro kinetic consumes a stack of Ni-MH about 1300 millivolts and in those margins start to become noticeable, strange empty periods (consumed batteries are used in order to define and measure easily fall entropic regimes in terms of voltage / voltage, which resulted in a utterly amazing performance to the point of letting the computer / rotor rotational state and generating light for days, in "some" of the achievement tests verify consumer consumption that would like a clock of 1.5 volt wall, remember how many months you can walk? That is what makes talk of "a real approach" to the negative entropy.
Este es especificamente el Rotor del motor ( tipo Pancake) del cual se debe extraer su rotor plano con bobinas su colector conjuntamente con su base de Iman Torico (Son de muy baja impedancia , eso mas su sinetica les permite girar con apenas centenares de milivolts , originalmente son , de 12 V y 24 Volt ) ,me he ocupado de buscar algunas imagenes y linck ,ya que aun existentes en la actualidad , No existen practicamante muchos datos tecnicos ni graficos esquematicos etc . Aclaracion técnica: Aquel que quiera iniciar un proyecto similar y tenga el Rotor/Motor ,debe aminorar su "Peso Especifico" quitando su Eje y rulemanes originales , intercambiando esos ,por Ejes de 2 o 3 milimetros ,he igual con sus rulemanes ,por otros de 5 o 6 mm . A punto es interesante el detalle del Eje , que luego de varios meses mas de trabajo sobre estos prototipos , decidí seguir y retomar experiencias sobre su Eje principal , ( Que une entonces, al Motor/Plano /Pancake , con el Step /Motor II ,que esta siendo utilizado como generador de Pulsos eléctricos y rectificada la corriente por el L.E.D , retorna ), lo que produjo otro incremento en la salida de Tensión , ratificandome por "tercera Vez" , que el Aumento , varia directamente en proporción al diámetro de Eje que se este utilizando , en estas ultimas pruebas , pude entonces estabilizarlo en un rango mas alto , siendo ahora, un amplificador de 1 volt a 10 volt con un Eje de 0,65 mm. A pesar de que este blog Tecnico , No lo parezca tanto desde la estricta Ciencia Electronica y de principios Fisicos ,etc . Utilizo aquí la misma rigurosidad que empleo en mi oficio , en el temperado de mucho mas de cien cuerdas, que a veces debo llevar a una frecuencia especifica , y para ello No utilizo una computadora , si no metodos empiricos de menor rigurosidad aparente , pero de igual efectivo redito . Mas abajo quedan dos links a aportes Técnicos que hice a la red , para sacar mas potencial , del tipico y conocido Steps motor , utilizandolo como generador de Corriente ya que se ha puesto de moda , y otro para mejorar la perfomance de las Luces altas en motos Cg o similares ,con estator .
Aqui esta con el Diodo Transistor , que estoy utilizando actualmente , lo estoy usando en Paralelo , por eso , la Linea punteada en el grafica esquemático del cuadro inferior . Dado que una Resistencia , genera en términos Eléctricos , pérdida , incluso y por calor , seleccione ese Diodo especifico , que Limita" en este caso la corriente de Consumo " en unos - 150 Mili / Volt ( echo que Si obviamente origina una disminución en su movimiento electro/magnético /mecánico ) ,pero permitiéndome equiparar aun mas , la Caída de Tensión ejercida por el Motor Plano /Pancake ( el único que Consume.) , así la salida de Tension de mi Generador de Pulsos puede aportar mas Auto/Carga a la misma pequeña Batería , o sea ahora por medio de una llave On/Of activo el Diodo (S30SC4M) y obtengo , dos velocidades diferentes , eso mismo influye directamente sobre el tiempo funcional del amplificador movil , ahora en la zona inferior los Cables , han sido remplazados por alambre de Cobre de 2mm , para aprovechar todo potencial de generación , posible .
http://www.comunidadmotoquera.com.ar/phpBB3/viewtopic.php?f=4&t=10405
http://www.circuitosimpresos.org/2011/06/07/luz-electronica-con-diodos-de-alto-lumen-rectificando/
l
Y aqui quedan dos Linck interesantes que muestran este tipo de motores electricos de bobinas planas de DC .
http://www.youtube.com/watch?v=PFJ38sZE4Ms&feature=plcp
http://www.directindustry.es/prod/pinted-motor-works/motores-electricos-dc-planos-con-imanes-tierras-raras-permanentes-14033-483462.html
Experiencia : ,para demostrar en modo de Bucle Amplificador de tension , el funcionamiento del Amp Movil de Tension Electrica ,utilizando un valor de 2, 5 Volt para producir Luz L.e.d , "emulando en este Caso" unos 10 o 15 Wats luz incandescente . Esta Amp Movil Dc Ac puede emular los 15 Wats Filamento Incandescente I ( 5 Wats en Lampara de bajo consumo )" o sea unas 250 Bujias de antaño ,parecido al potencial lumen de esos viejos pero potentes Faroles de kerosene o gas , utiles Si, y mucho , pero muy Peligrosos o No? . Es cierto , No hay gran truco , sencillamente los Diodos L.E.D de hoy dia , tienen una potencia escepcional , Y mucho mas, si se los sobre/exita , al No oponer mucha resistencia al Circuito ,se conjugan de manera fluida con el volante amplificador (no hay Truco ,sencillamente se aprovecha el componente). En funcionamiento augura tiempos estables de Funcionamiento muy aprovechables , minimos (sin autoinducción) de 5 a 9 , 10 , 15 y hasta 20 horas . Aunque es sencillamente cierto Si ., que una Linterna Solar , es mas util , en terminos lineales de uso y simplicidad ,este rudimentario pero efectivo prototipo , seria una emulación proxima a tener un viejo farol Sol de Noche "para zonas donde no se tuviese acceso a ningún tipo de energía .
Observar en los videos , como se puede incrementar la performance del movil , con simples Imanes de Neodimio proximos / por sobre la zona central del rotor plano con bobinas ( Motor de Fotocopiadoras) , donde se produce al mismo Fenómeno que el taller glaucoart venia ya estudiando y postulando , hace años en otros videos referentes a imanes Toricos etc http://www.youtube.com/watch?v=AB1k-LMR6Q4&feature=plcp . En estos prototipos se hacen notables algunos efectos y fenomenos de manera Extrema , por ejemplo ; se los puede Autoinducir , por medio de Celdas Solares cristalinas , que recolectaran del mismo L.e.d encendido , unos 4000 mv , mientras que el sistema estara consumiendo 1200 ( lejos se esta aun de un rompimiento entrópico , por decirlo de algun modo , pero se Incrementa el tiempo funcional del Sistema) , otra forma mas llamativa y extraña , es echando tan solo unas gotas de cualquier liquido inflamable (Perfume , Tolueno , Nafta ,etc.) cada 3 o 4 horas sobre sus Colectores de Cobre , instantaneamente se produce también un incremento notable . Grande es el abanico de posibilidades que se habre al trabajar experimentalmente sobre este tipo de Rotores .
http://glaucoaster.blogspot.com.ar/p/energia-alternativa-cinetica-magnetica.html
Otro prototipo en evolucion y estudio .
Did you know, rubbing the shaft of a motor P / P, connected to a transformer Cell, you can generate over 150 Volt electrical voltage.
Aqui emulando unos 11 Wats de Luz calida" utilizando diodos L.e.d tipo araña, con base disipadora un poco sobre/exitados en tensión , con el potencial de 15 volt , que me entrega el Rotor Amplificador al ser exitado con una sola pila / bateria de 1, 5 volt . Asi se lo ve durante las 3 o 4 primeras horas de funcionamiento a partir de que enciendo el Motor/Rotor compuesto digamos por ambas partes; la Impulsora de Movimiento (motor Plano de Bobinas) y la receptora y generadora de Movimiento en Pulsos Electricos (Steps Motor ) por eso se nomencla como Corriente Alterna" a la salida de ganancia Electrica en Pulsos . Las experiencias oscilan en terminos de corriente eléctrica , Amper ., en unos 800 o
quíza un máximo de 1000 mili/amper ,esto esta relacionado directamente con el tipo de Motor Steps empleado .
LINTERNA PERMANENTE DE UNA PILA ( AA 1,5 V )

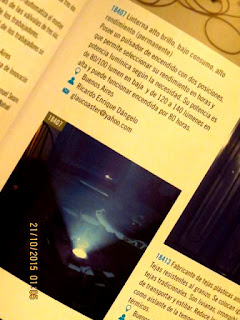

Linterna de alto brillo" - bajo Consumo - alto rendimiento"Diseños y prototipos expuestos en Tecnopolis / Innovar 2015 Argentina .
 | |
| Linterna L.e.d de alto brillo , bajo Consumo , alto rendimiento" por Ricardo E D'angelo Este trabajo de investigación y proyección de prototipos, lleva en ejercicio unos diez años ya para el año 2004 se hallaban algunos textos en Internet de dicha experimentación con bobinas y L.e.d pasaron algunos años y pude realizar el primer Rotor Amplificador de Electricidad el cual paso luego a la seleccion de Innovar Año 2012, ID proyecto 12146 , por consecuente etapa , arribo ahora con estos trabajos a esta nueva Linterna de mucha mayor eficiencia que las actualmente comerciales, se trata de un rulo o bucle Electrico tipo Tesla - Joule, pero realizado especificamente con transformadores Hi Pot ( Hi-pot-Pass) de fuentes de Pc - HIPRO (China) que debido a su baja impedancia en ambos Campos / Bobinas " extraen / amplifican un potencial de casi 8 Volts" de la Pilas de 1,2 Volt ( 1400 Mili-Volt) encendiendo en modo Continuo " 18 L.e.d de alto brillo. Utilizandolas con Pilas de 1. 5 volts( 1600 Mili Volts), en los momentos inciales del encendido de Linternas así, se habren en un flare de tanta intensidad que estas aproximan a una luminosidad como la de aquellos viejos faroles a combustible o Sol de noche, en este caso se trata de una Luminosidad aproximada de filamento Incandescente de unos 10, a 15 wats, en terminos de Lumens podemos hablar de unos 140 a 200 lumens aprox, el rulo eléctrico Joule queda como autoinductivo dentro del mismo Circuito , los L.e.d actuales al No comportarse como un potencial Conductor, si mas bien como un componente pasivo de bajo consumo y especificamente, como un semiconductor hacen oscilar, este tipo de circuitos, ese flare incial , en donde la linterna rinde su maximo potencial" en brillo se extiende a valores de tiempos , los minimos de 3 a 4 horas a potencias maximas de iIuminación, pero encendidas en modo continuo pueden durar muy minimamente entre 6, 7, 8 y hasta 10 horas esto con pilas Comunes ( Sin celda solar ), pero en pruebas con Pilas Nimh de 1,2 volts y con una pequeña Celda Solar, estas Linternas pueden mantenerce encendidas en modo "Permamente" dia y noche con un potencial luminico de unos 80 a 100 Lumens sin demasiada variación , cuando de dia recuperan la carga por la Luz ambiente( sin necesitar exposición directa al Sol ), de noche nunca llegan a descargarse y apenas si pierden un poco de su luminosidad. Mas de 6 prototipos ya estan listos y experimentales , algunas con dos transformadores (Hi Pot) en paralelo, que las hace aun mas potentes( ese prototipo otorga entre 160 y 200 lumenes) , para ello se han seteado y probado varios modelos de estos trafos de diferentes marcas, también se ha experimentado sobre diversidad de Transitores y a diferentes indices Resisitivos para optimizarlas en sus diferentes perfomances de rendimiento en horas. Aunque a la fecha se pueden hallar en internet una gran experimentación con diversas bobinas y circuitos Tesla /Joule y algunos logran , muy grandes potenciales de ganancia Luminica , No lo hacen con cargas tan pequeñas como las de una sola Pila, mi trabajo se centro especificamente en la utilización o re/utilización de Una sola Pila comun doble A , justamente para poder reciclarlas, ya que aparte con la recarga otorgada por la pequeña celda solar, estas Linternas se tornan muy efectivas y completamente estables aun con pilas comunes, y se tornan autosustentables de una exelente performance, al usar Pilas recargables . El prototipo aquí presentado en las fotos tiene un Switch / Pulsador de encendido con dos posiciones diferentes, lo que permite, seleccionar su diferente rendimiento en horas y potencia luminica según la necesidad, su potencia es de 80 /100 lumen en baja , y de 120 a 140 lumenes en alta , esta misma con Pila recargable, es de uso “ permanente “dia y noche encendida . Autonomia total: con una sola pila "comun" 80 horas . album de imagenes de Innovar 2015 https://plus.google.com/116110386704888155042/posts/W6NuWgZvF6U?pid=6207468428475776930&oid=116110386704888155042 |
-Bobina Joule simple , sobre un Helicoide de Ferrite y con tan solo dos Metros de alambre esmaltado ( de dos espesores distintos)
Bobinado Joule sobre el cuerpo de la misma Pila .
Bobinas Joule en Paralelo
Aunque existen, amplificadores de tensiones electricas o boost converters ( Joule es superior y mas simple ) ,estos No son moviles , ni tampoco rinden tanta diferencia de potencial sobre tan bajo voltaje , aqui algunas informaciones mas , esquemas electronicos y una conclución personal acerca del tan comentado ,pero poco conocido Punto Cero " con el cual una gran cantidad de paginas y post informaticos de aparotologias experimentales similares pseudo/adjudican el gran avanze sobre el mismo Punto Cero . Esto en lo personal , No me hace esceptico de que tal tecnologia pueda llegar a existir actualmente , pero me permite adbertir que existe una enorme cantidad de prototipos totalmente inutiles .
